Palettierlösung
Modular und mobil.
Zuverlässige Sicherheit.
Palettierlösung:
Vollautomatisch von der Weiterverarbeitung bis zur Palette.

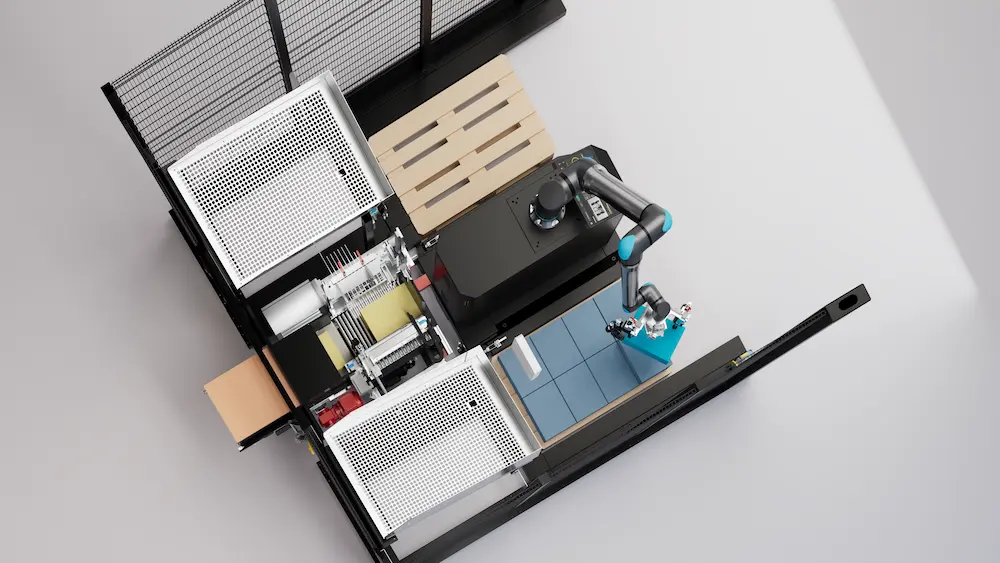

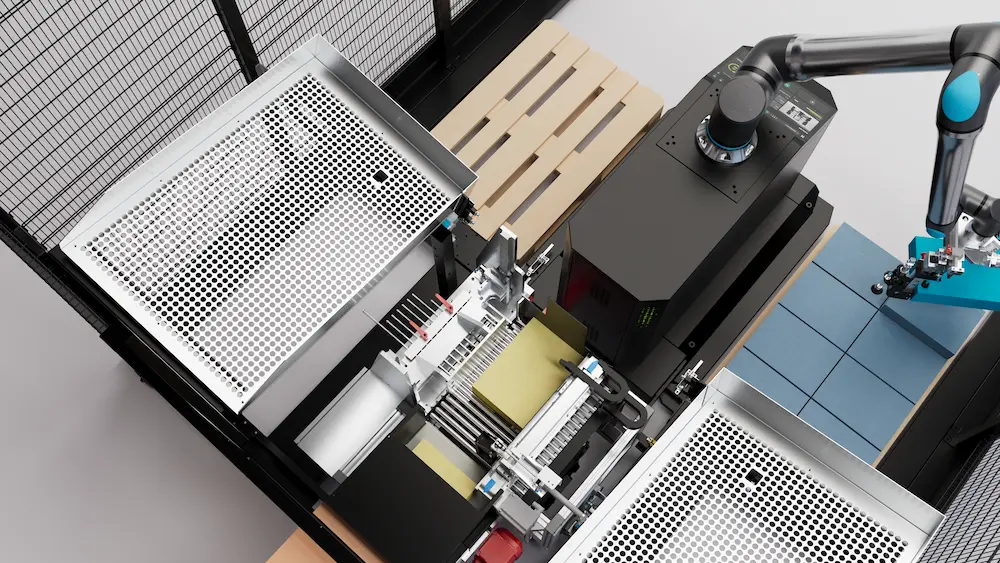

Das manuelle Abstapeln von Druckprodukten ist arbeitsintensiv – es bindet Zeit und Personal. Mit der gemeinsam von Horizon und Unchained Robotics entwickelten Palettierlösung wird dieser Arbeitsschritt vollständig automatisiert.
Produktmerkmale
Modular und mobil
Flexible Lösung, die an verschiedenen Systemen, egal ob Falzmaschine, Klebebinder oder Sammelhefter, einsetzbar ist.
Flexibel
Palettieren von gefalzten Produkten, Broschüren oder Büchern. Unterstützt standardmäßig die Formate A4 und A5 sowie optional A3, A6 und quadratische Formate (CD- und Schallplatten-Booklet).
Wirtschaftlich
Geringere Arbeitskosten und schneller Return on Investment vom ersten Tag an. Keine aufwendige
Programmierung nötig für Prozessänderungen. Intuitive, moderne Benutzeroberfläche.
Unterbrechungsfreie Produktion

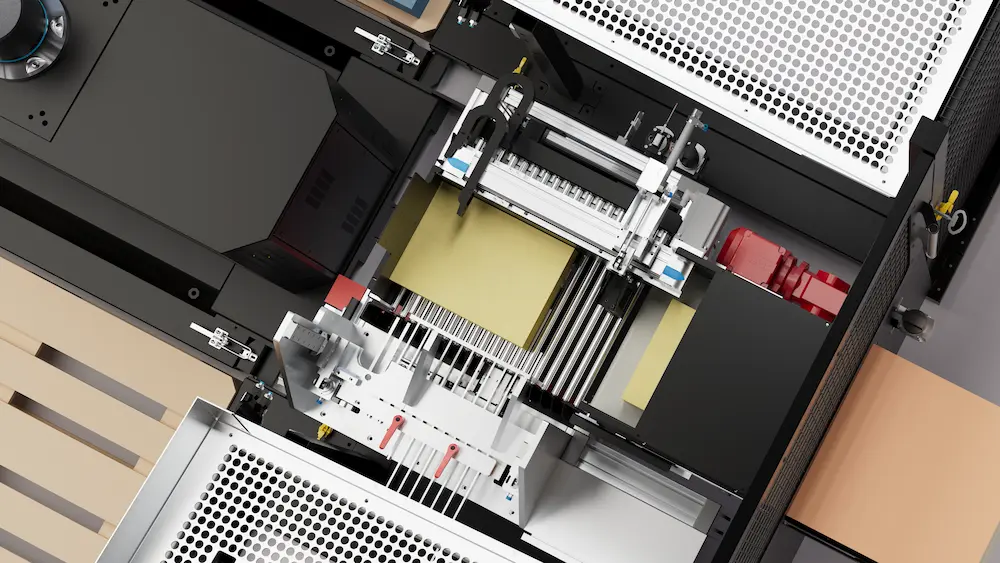

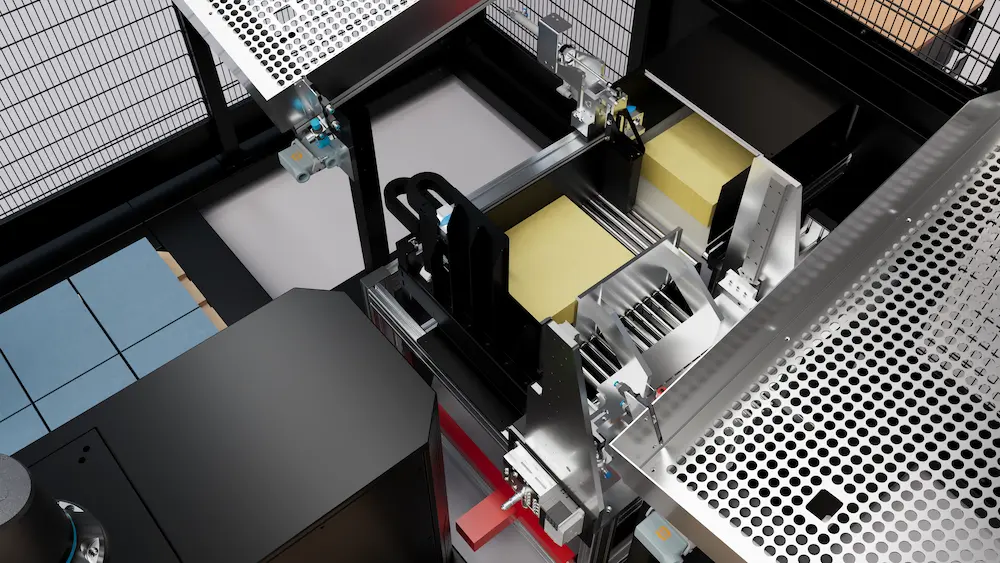

Die Produkte werden direkt nach der Weiterverarbeitung schonend mit einem neuentwickelten Greifer aufgenommen und sicher auf der Palette positioniert – bereit zum Weitertransport zum nächsten Verarbeitungsschritt mittels AGV. Palettenwechsel im laufenden Betrieb möglich.
Doppelnutzenfunktion (optional)
Zwei wechselnde Produkte können nacheinander auf zwei Paletten oder in zwei Stapeln auf einer
Palette abgesetzt werden. Fehlerkontrolle und Ansteuerung des korrekten Palettenplatzes über
Barcodeleser.
Zuverlässige Sicherheit

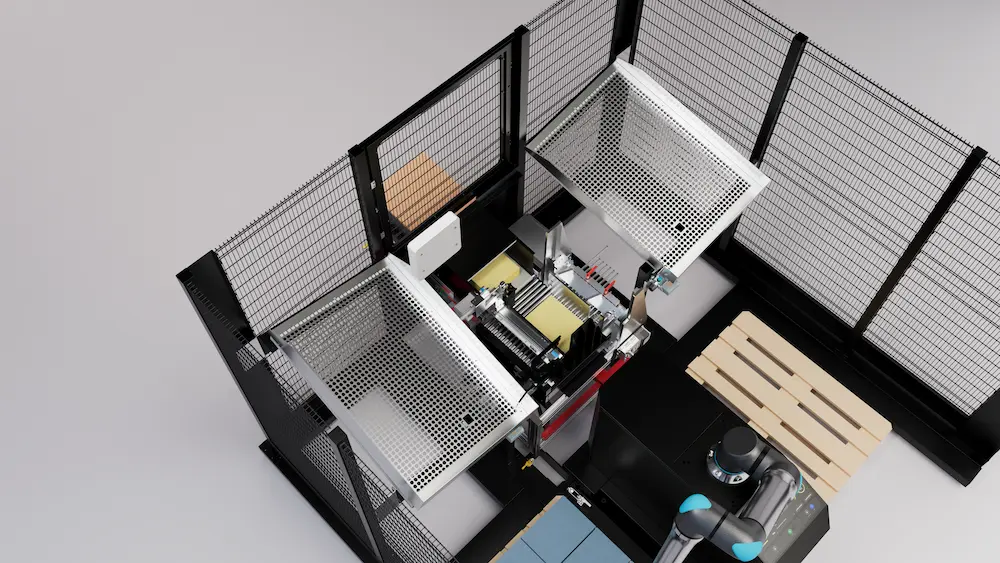

Marktführende Sicherheitskomponenten, Sensoren und Umhausungen für sicheres Arbeiten.
Luna Software
Intuitive Bediensoftware
Dashboard und Prozessüberwachung (KPI-Tracking)
Fernzugriff und Fernwartungsservice (12 Monate inkl.*)
Software-Sicherheits-Udpates (12 Monate inkl.)
Maximale Anzahl anzulegender Produkte: 20 **
* Der Fernzugriff setzt eine stabile kundenseitige Internetverbindung voraus.
** Optionale Erweiterung in 10er-Schritten möglich
Spezifikationen
|
Format (Breite x Länge) |
Standard: A5 (210 x 148 mm) – A4 (297 x 210 mm) (inkl. Formatpuffer von 15 mm) Optional: S-Greifer: 120 x 120 mm – A5 (210 x 148 mm) L-Greifer: A4 (297 x 210 mm) – A3 (297 x 420 mm)* * Die schmale Seite muss zuerst auf das Förderband gelegt werden. Sonderlösung mit Dreheinheit nötig. Max. Produktbreite 350 mm. |
|---|---|
| Produkt-/Papiertyp |
* Innerhalb der Format- und Gewichtsgrenzen |
| Geschwindigkeit |
Max. 300 Stapel/h Bei Verwendung von Zwischenanlagen verringert sich die Geschwindigkeit. Gilt bei Standardformat A4/A5, Stapelgewicht ≤ 2,5 kg, stabilen Stapeln und ohne außergewöhnliche Störungen. Bei höheren Gewichten, instabilen Stapeln oder abweichenden Formaten reduziert sich die Taktleistung. |
| Stapelgewicht | Max. 8 kg |
| Greifbereich |
Min. 50 mm, max. 200 mm
Voraussetzungen:
|
| Zwischenlagen | Formate bis max. 1.200 x 800 mm, Vollpappe/Graukarton, ca. 0,7 – 0,8 mm, ≥ 500 g/m², grau/braun |
| Palettenformate |
Standard: Max. Euro-Palette (1.200 x 800 x 144 mm), 2 Palettenmagazine Optional: Industriepalette (max. 1.200 x 1.000 x 144 mm)* Für einen stabilen Prozessbetrieb ist eine Pappe unter der ersten Lage erforderlich. Die Paletten dürfen nicht beschädigt sein, einen maximalen Höhenversatz von ± 2,5 mm und keine Unebenheiten aufweisen. * Dieses Sonderformat verbreitert den gesamten Zellenaufbau um 20 cm pro Seite. |
| Stapelhöhe |
Standard: Max. 1.200 mm inklusive Europalette Optional: Max. 1.800 mm inklusive Europalette AGV-Option: Beginn der untersten Lage > 400 mm |
| Positionsgenauigkeit | ± 0,05 mm |
| Palettiermuster |
|
| Programmspeicher | 20; optionale Erweiterung in 10er-Schritten möglich. |
